10 - CONSTRUCTION D'UN PASSAGE A NIVEAU PLANCHEIFIE

(mars 2021)

Avec l'aide du tuto Youtube de Renaud Yver, j'ai fabriqué un passage à niveau planchéifié.

Vidéo

Cliquer sur les photos pour agrandir.

Matériel :

Planche de balsa de 1mm d'épaisseur.

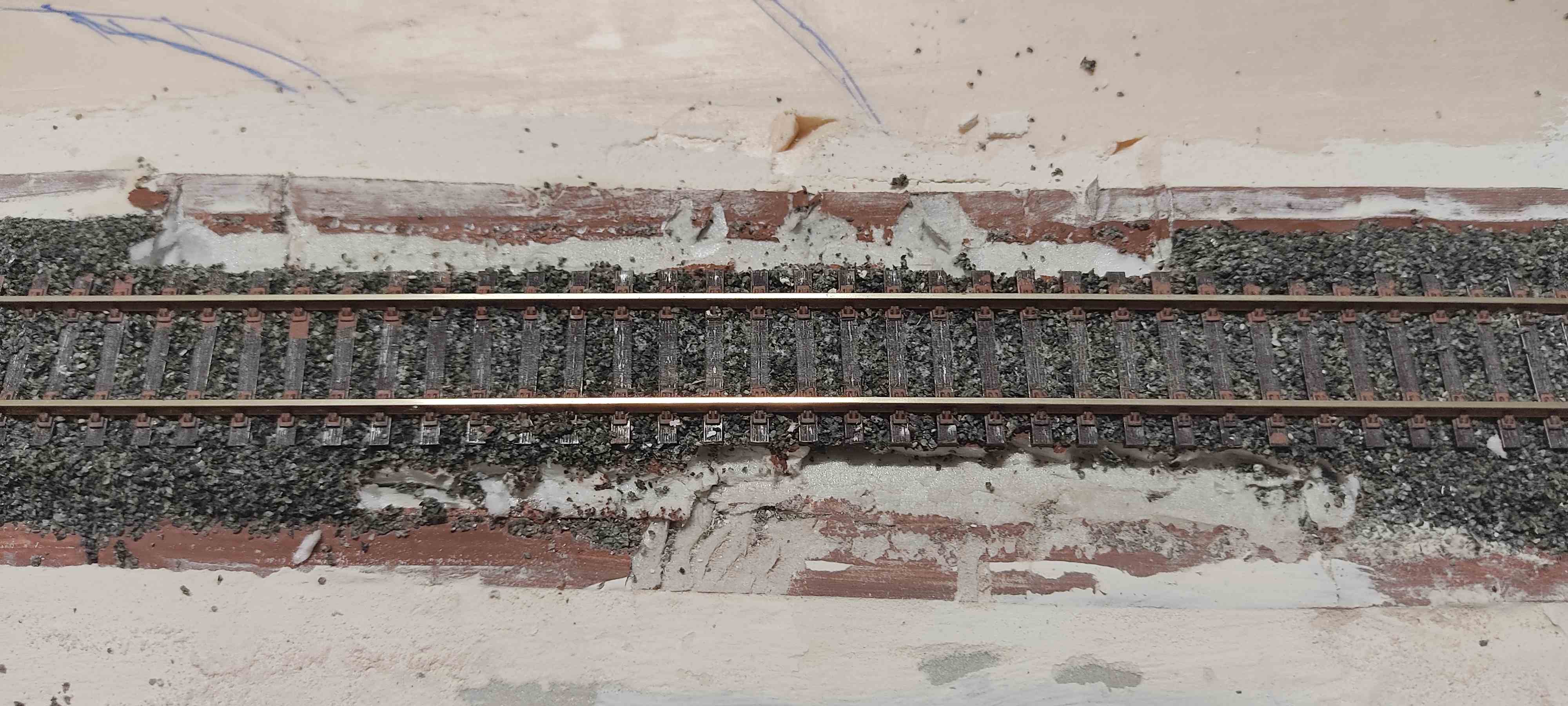

Préparation de la voie :

Je supprime les accotements et le ballast.

Passage à niveau central :

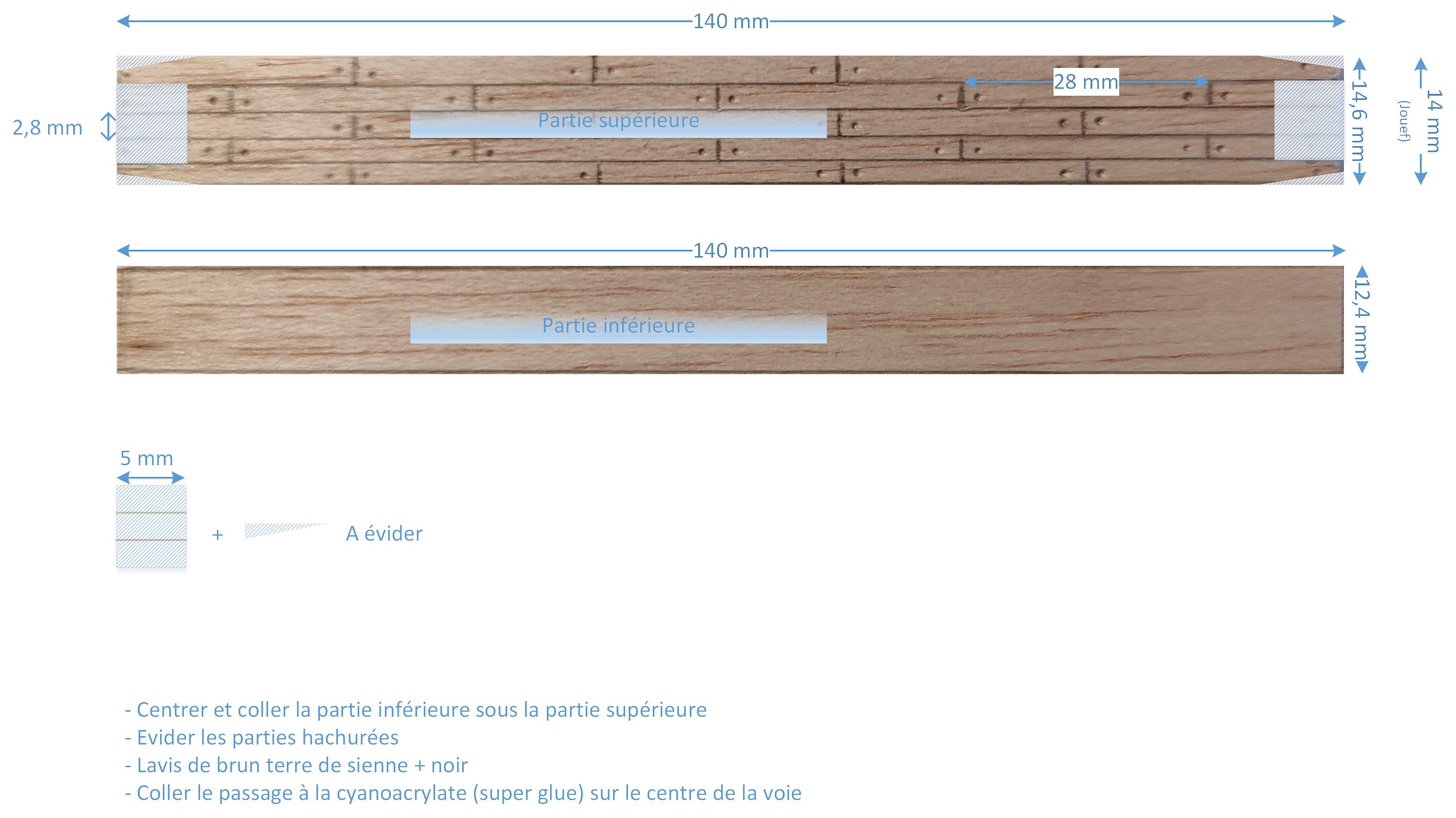

Mon passage à niveau fera 130 mm de large en ce qui concerne la route. Un peu plus grand que celui de la vidéo. En effet, contrairem, la route qui traverse la voie ferrée n'est pas perpendiculaire à celle-ci, elle effectue un virage à gauche.

Au 130 mm il faut ajouter 10mm pour les extrémistés du passage.
La partie inférieure sera à coller, et centrée sous la partie supérieure. La partie inférieure est moins large car elle prend en compte les tirefonds de la voie.

J'ai ramené la largeur à 14mm pour permettre le passage de convois d'anciens matériels JOUEF avec leurs roues plus imposantes: 14mm au lieu de 14,6mm.

Etapes :

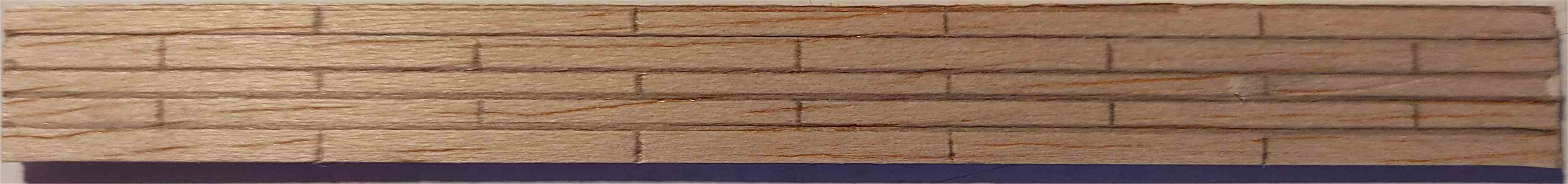

1 - Découpe du passage central, puis traçage au crayon à papier 2H des plances.

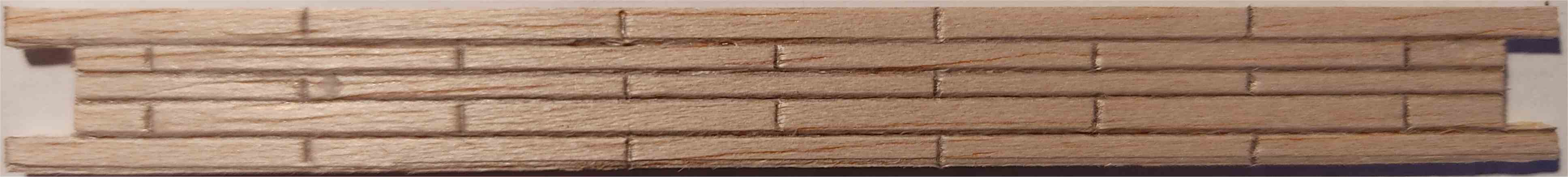

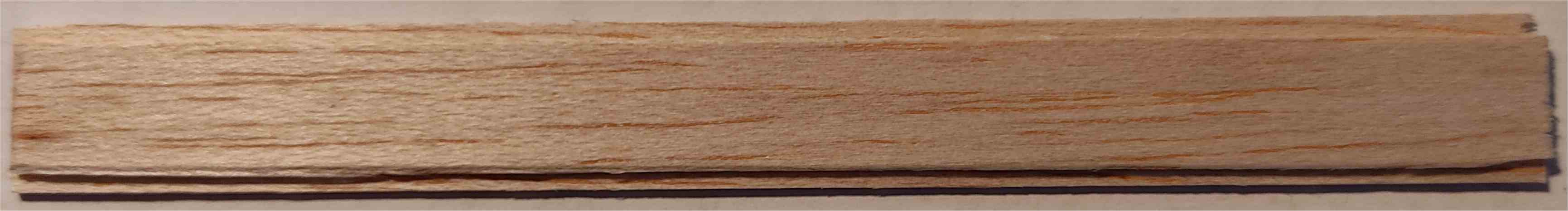

2 - Collage de la partie inférieure du passage qui prend en compte la largeur des tirefonds.

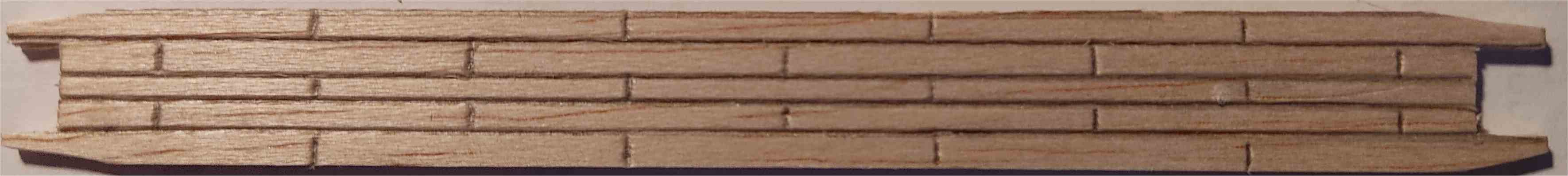

3 - Evider les extrémités :

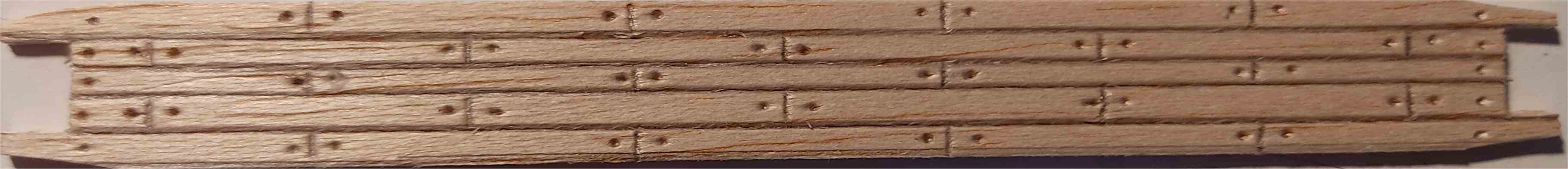

4 - Biseauter les extrémités :

5 - Marquer avec un crayon à papier 2H, ou un pointeau les emplacements des tirefonds :

Mise en couleur :

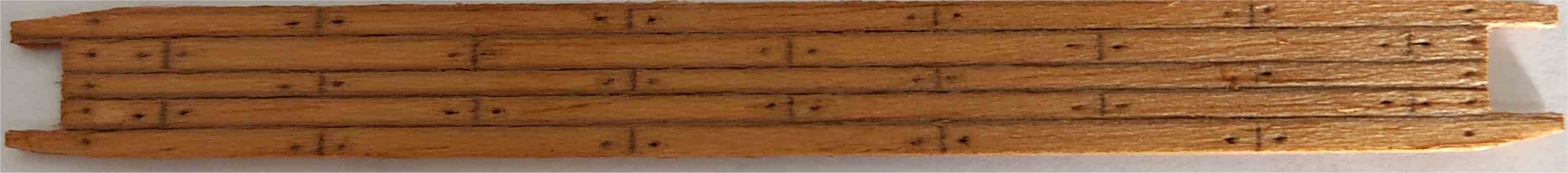

Lavis de brun terre d'ombre brûlée :

,

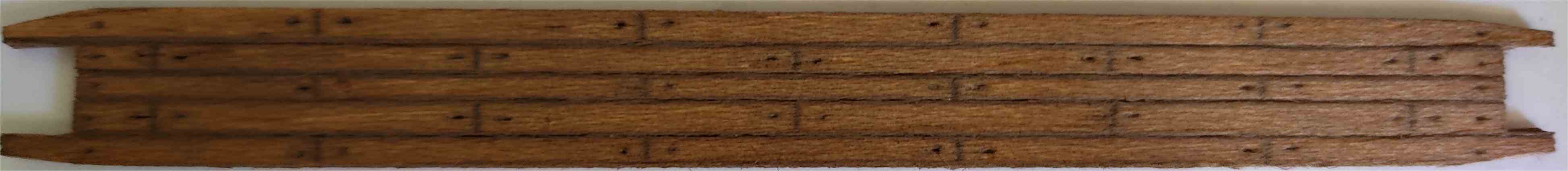

puis lavis de noir :

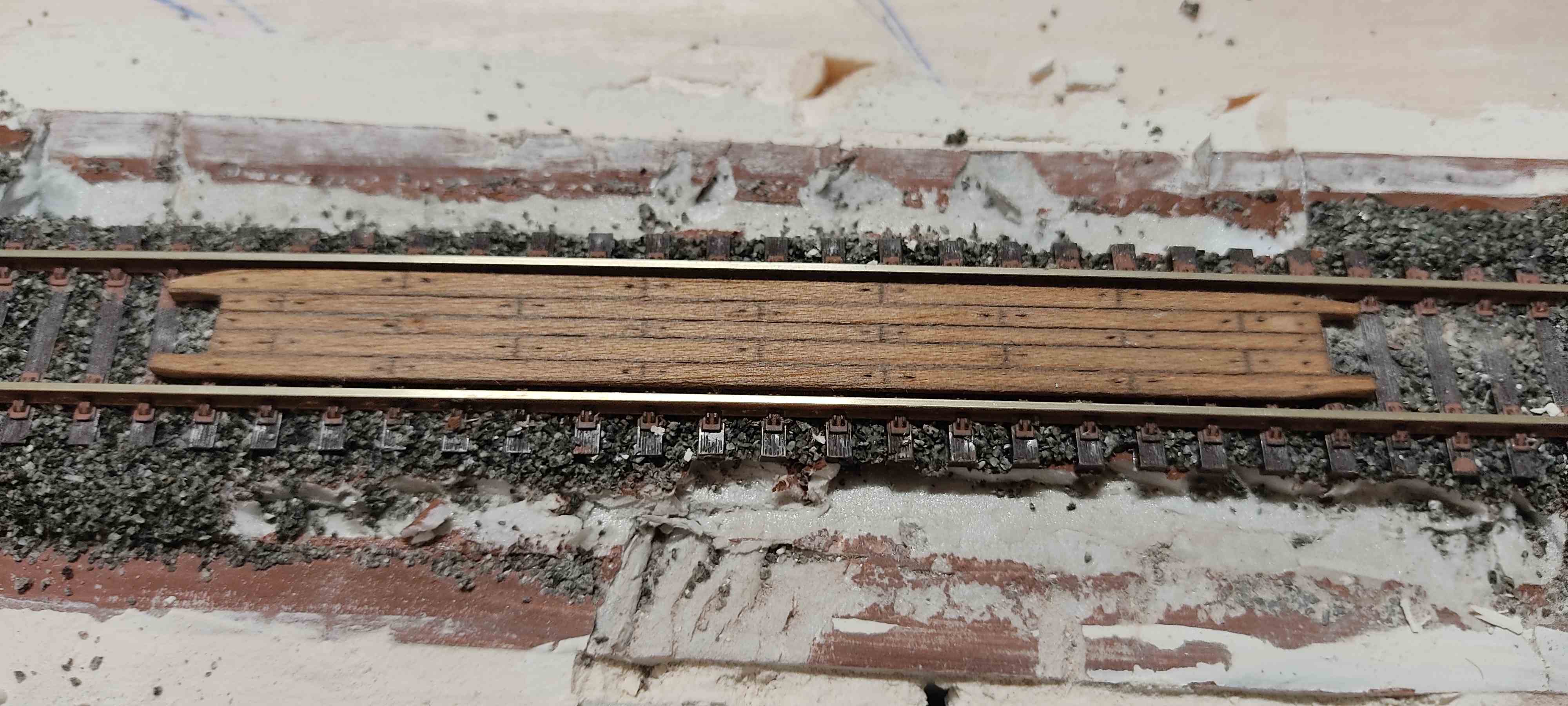

5 - Mise en place

Je colle avec de la colle à bois. Les surfaces de contact sont trop peu importantes pour que la colle cyanoacrylate suffise.

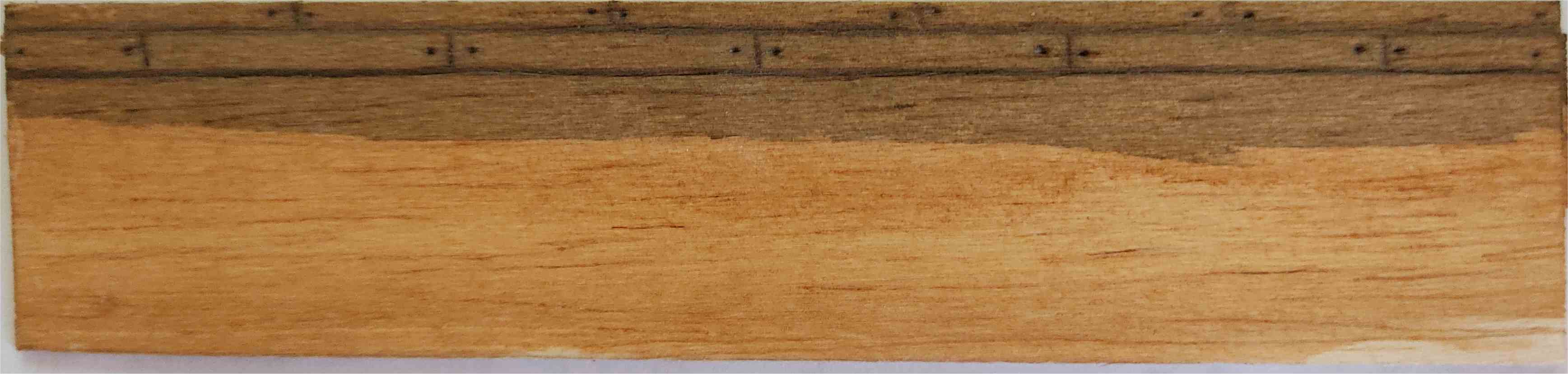

Passage à niveau extérieur :

Toujours à partir d'une plance de balsa de1mm d'épaisseur, je découpe un rectangle de 130mm de large sur 50mm de côté (vous pourrez faire + ou -, cela dépend du raccord de votre route). Selon la même technique que pour le passage central, on trace 2 rangées de planches (côté de la voie). La route sera ensuite peinte, elle ira jusqu'à la rangée de planches.

Puis lavis identiques: brun terre d'ombre brûlée et noir.

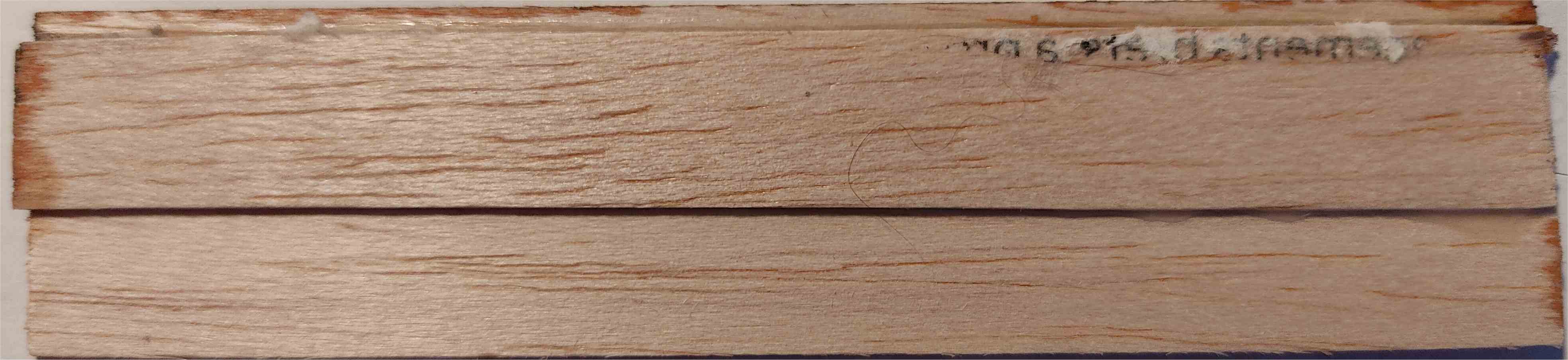

Puis on colle en dessous, en retrait de 2 mm par rapport au côté situé près du rail (pour prendre en compte les tirefonds) un bande de 130MM x 15mm de balsa afin de mettre le passage au niveau des rails.

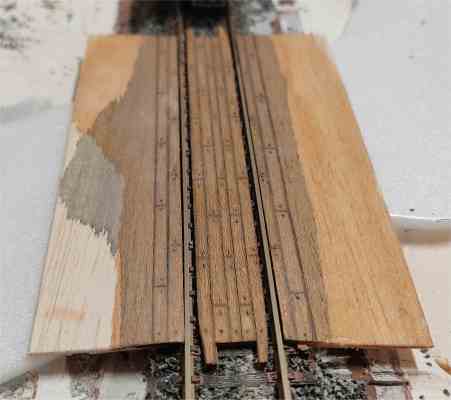

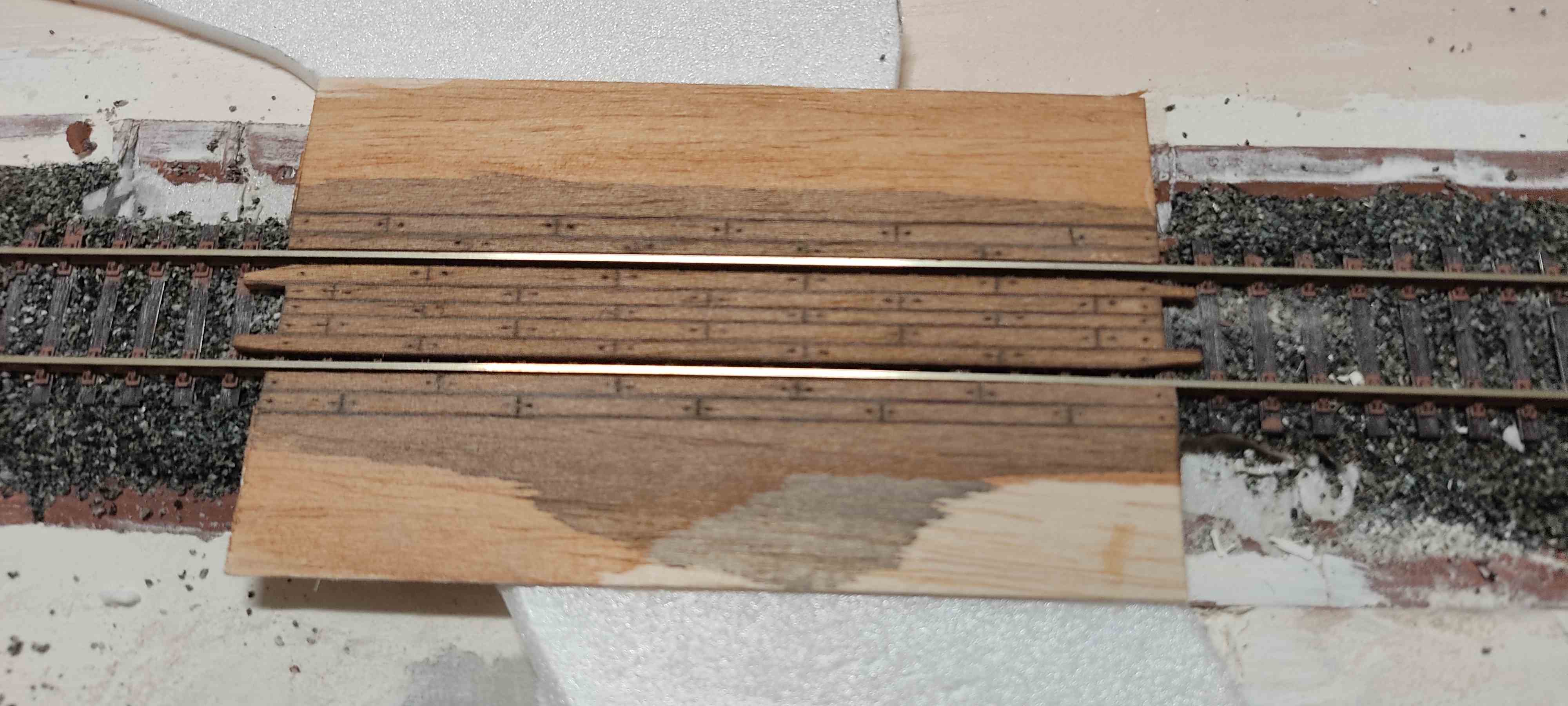

Résultat final :

Le passage à niveau sera collé sur la route et sur la voie avec de la colle à bois. Les vides devront être comblés avec de la pâte à bois, du dépron....
